Sonderbau Halbleitertechnologie
Wir haben große Erfahrung in Lithographie, Coating und Packaging (insbesondere Glasfaserkopplung) von Halbleiterbauteilen. Nehmen Sie mit uns Kontakt auf!

• OEM Entwicklungsprojekte (Hard- oder Software)
• Technische Beratungsprojekte
• Technologieübertrag
• Prozessentwicklung für Halbleiterbauelemente: Epitaxie, Lithographie & Packaging

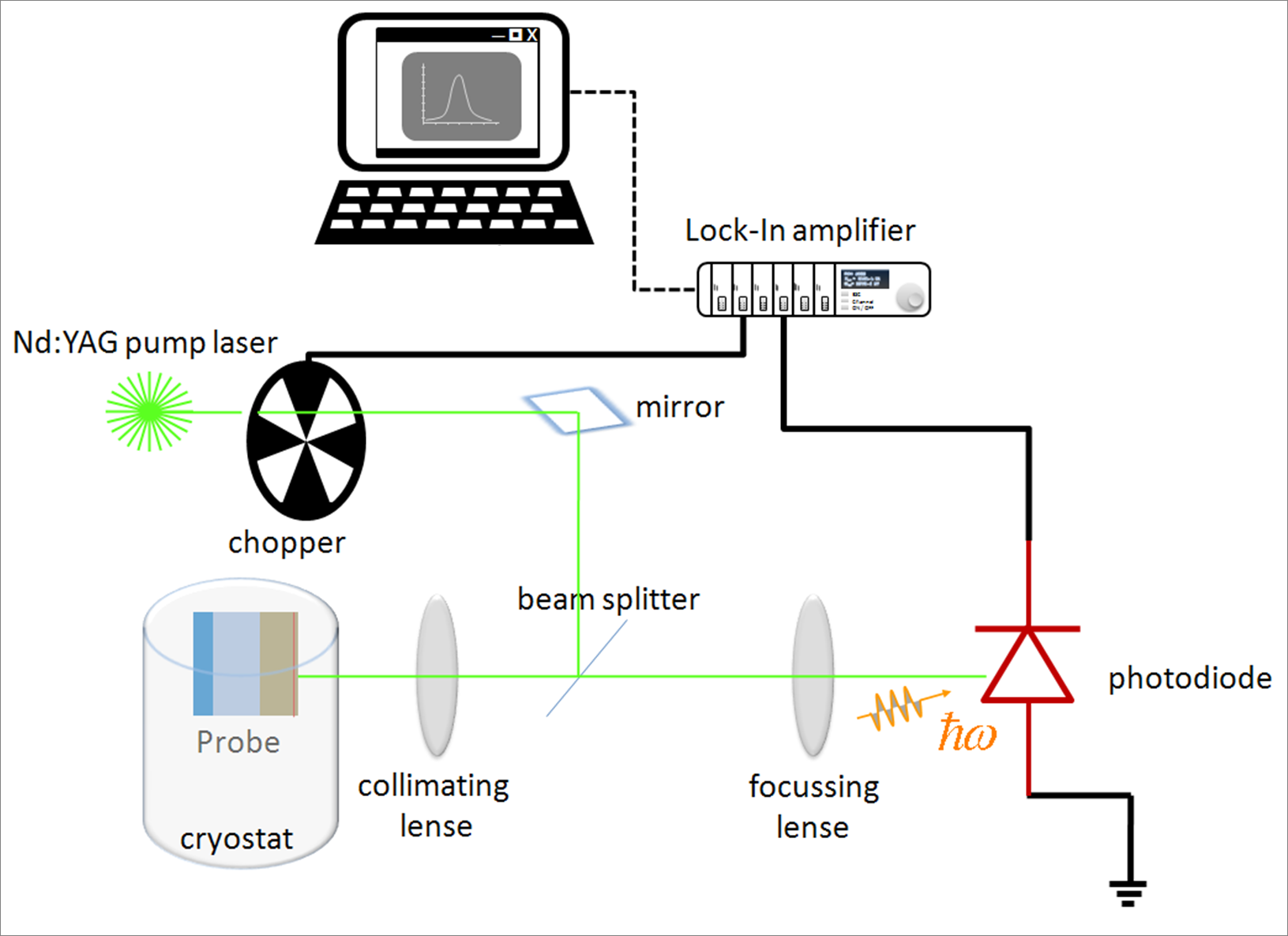

Beispiel: Photolumineszenz-Messaufbau
